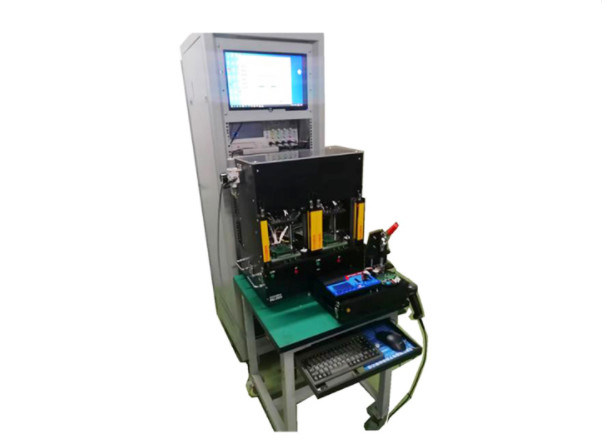

FCT-Elektrische Prüfvorrichtung für Motorsteuerung für Fahrzeuge

FCT-Prüfgeräte für Steuerplatten für Automobilmotoren

Die elektrische Prüfung eines Steuergeräts für Elektrofahrzeuge ist ein komplexer, aber entscheidender Prozess, der darauf abzielt, seine Funktionalität und Zuverlässigkeit zu gewährleisten.

Sichtprüfung:

• Vor Beginn der elektrischen Prüfungen ist eine visuelle Inspektion durchzuführen, um sicherzustellen, dass die Steuerung keine offensichtlichen physikalischen Beschädigungen oder Mängel aufweist.

Verbindungstest:

• Verwenden Sie ein Multimeter oder spezielle Prüfgeräte, um alle elektrischen Verbindungen des Steuergeräts zu überprüfen, einschließlich Stromleitungen, Erdleitungen, Signalleitungen usw.um sicherzustellen, dass sie sicher und frei von Kurzschlüssen oder offenen Schaltkreisen sind.

Leistungstest:

• Schalten Sie die Steuerung an und überprüfen Sie mit einem Voltmeter oder Oszilloskop, ob die Stromversorgungsspannung stabil ist und den Spezifikationen entspricht.
• Beobachten Sie das Verhalten der Steuerung während des Ein- und Ausschaltvorgangs, um sicherzustellen, dass keine abnormalen Phänomene auftreten.

Funktionelle Prüfung:

• Nach den technischen Spezifikationen und funktionalen Anforderungen des Steuergeräts, Testprogramme schreiben oder automatisierte Prüfsoftware verwenden, um verschiedene Arbeitsbedingungen und Szenarien zu simulieren.
• Überprüfen Sie die Leistung des Steuergeräts unter unterschiedlichen Belastungen, Geschwindigkeiten, Temperaturen und anderen Bedingungen.
• Überprüfen Sie, ob alle Funktionen der Steuerung wie Beschleunigung, Verzögerung, Bremsung, Lenkung usw. normal sind.

Signalprüfung:

• Verwenden Sie Geräte wie Oszilloskope oder Logikanalysatoren, um zu überprüfen, ob die Signalwellenformen und die Zeitmessung des Steuergeräts den Anforderungen entsprechen.
• Sicherstellen, dass der Steuergerät Signale von Sensoren, Aktoren und anderen externen Geräten korrekt empfangen und verarbeiten kann.

Fehlerdiagnose und -aufzeichnung:

• Sollte der Steuergerät während der Prüfung auf Fehler oder Anomalien stoßen, sollten Fehlerdiagnosetools oder -software verwendet werden, um die Ursache des Problems zu lokalisieren.
• Alle Testergebnisse und Fehlerinformationen für die spätere Analyse und Verbesserung werden aufgezeichnet.

Umweltanpassungsprüfung:

• Durchführung von Prüfungen der Umgebungsanpassungsfähigkeit des Steuergeräts, einschließlich hoher Temperatur, niedriger Temperatur, Luftfeuchtigkeit, Vibrationen usw., um sicherzustellen, dass er in verschiedenen Umgebungen stabil arbeitet.

Sicherheitstest:

• Überprüfen Sie, ob die Schutzfunktionen des Steuergeräts wie Überstrom, Überspannung, Unterspannung usw. normal funktionieren.
• Sicherstellen, dass die Steuerung im Falle von abnormalen Situationen sicher abgeschaltet oder andere Schutzmaßnahmen ergriffen werden können.

Zusammenfassend muss bei der elektrischen Prüfung eines Steuergeräts für Elektrofahrzeuge mehrere Aspekte berücksichtigt werden, darunter Verbindungen, Stromversorgung, Funktionalität, Signale, Fehlerdiagnose,Anpassungsfähigkeit an die UmweltDurch umfassende Prüfungen können die Qualität und Zuverlässigkeit der Steuerung gewährleistet und so die Gesamtleistung und Sicherheit des Elektrofahrzeugs verbessert werden.
