Das Funktionsprinzip eines Panel-Prüfgeräts beruht auf der elektrischen Leistung und Funktionsprüfung von Leiterplatten (PCBs) oder Leiterplattenkomponenten.Hier sind einige wichtige Schritte in ihrem Betrieb:

Entwurf des Kontaktpunktes:

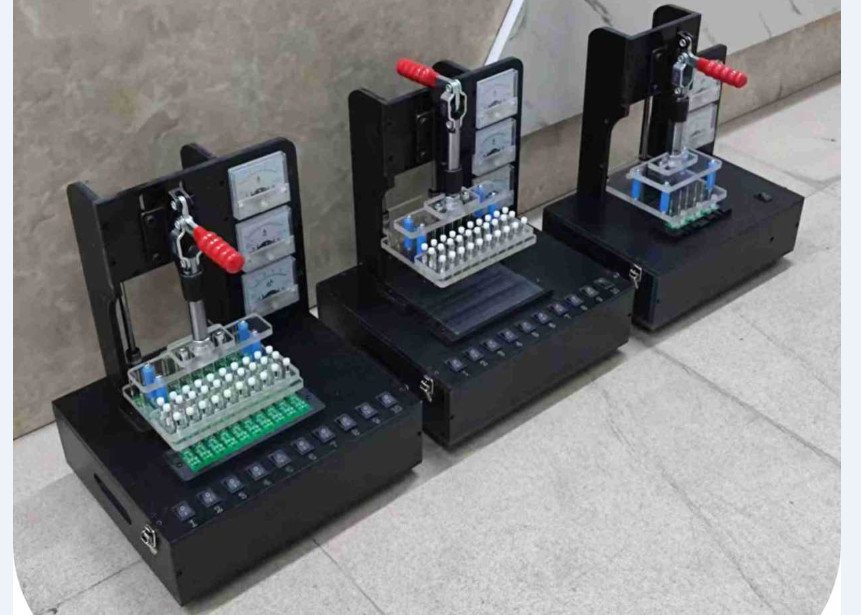

• Die Prüfvorrichtung verfügt über eine Reihe speziell konstruierter Sonden oder Kontaktpunkte, die den wichtigsten Prüfpunkten der zu prüfenden Leiterplatte entsprechen, wie z. B. Leistung, Erdung, Eingang/Ausgangspins usw.
• Wenn das PCB auf die Prüfvorrichtung gelegt wird, kommen diese Sonden mit den entsprechenden Prüfstellen auf dem PCB in Berührung und bilden so eine elektrische Verbindung.

Signalübertragung:

• Durch diese Kontaktpunkte kann die Prüfvorrichtung verschiedene Prüfsignale an die Leiterplatte senden, wie Spannung, Strom, Impulse usw.
• Gleichzeitig kann die Prüfvorrichtung auch Reaktionssignale vom PCB empfangen, um ihre Funktionalität und Leistung zu bewerten.

Automatisierte Prüfung:

• Moderne Prüfplatten sind in der Regel mit automatisierter Prüfsoftware ausgestattet, die den Prüfprozess programmatisch steuern kann, einschließlich Signalgenerierung, -erfassung, -analyse,und Aufzeichnung.
• Die Software kann automatisch Testsequenzen nach vorgegebenen Testprogrammen ausführen, wodurch die Effizienz und Genauigkeit der Tests verbessert werden.

Fehlerdiagnose:

• Wenn das PCB während der Bewertung bestimmte Prüfungen nicht bestehen kann, wird das Prüfgerät diese Fehlerinformationen aufzeichnen.
• Die Ingenieure können dann die Fehlerursachen weiter analysieren und bei Bedarf reparieren oder anpassen.

Erstellung von Berichten:

• Nach Abschluss der Prüfung kann die Prüfvorrichtung detaillierte Prüfberichte erstellen, einschließlich Prüfresultate, Fehlerinformationen, Leistungsparameter usw.
• Diese Berichte sind sehr wichtig für die Produktqualitätskontrolle, die Optimierung des Produktionsprozesses und die anschließenden Produktverbesserungen.

Zusammenfassend kann gesagt werden, dass das Prüfgerät physikalischen Kontakt und elektrische Verbindungen verwendet, um umfassende Funktions- und Leistungsprüfungen von PCB durchzuführen.Sicherstellung der Einhaltung der Konstruktionsvorschriften und Qualitätsstandards.
