Prüfstand für die Rotation der Trägerplatte

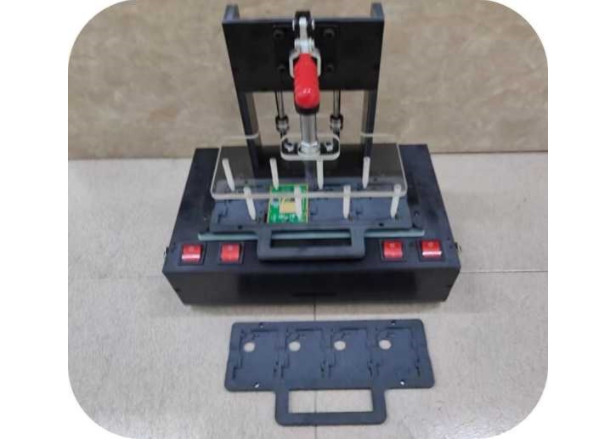

Während des Prüfvorgangs kann eine weitere Trägerplatte mit den zu prüfenden Werkstücken aufgestellt werden (Tabelle 1 Ziehung 4).Ziehen Sie die Trägerplatte vom Prüfstand heraus und legen Sie die neu angeordneten Werkstücke darauf.Mit der vom Prüfstand abgetrennten Trägerplatte ist das Be- und Entladen von Werkstücken ohne Einschränkungen durch andere Mechanismen auf dem Prüfstand äußerst bequem.

Ein Prüfstand für die Rotation von Trägerplatten ist ein spezialisiertes Gerät, das zur Prüfung und Kalibrierung der Leistung von Trägerplatten in verschiedenen Industriezweigen verwendet wird.am häufigsten in der Luft- und Raumfahrt und der VerteidigungTrägerplatten werden typischerweise verwendet, um elektronische Komponenten, Sensoren oder andere kritische Systeme in einer feindlichen Umgebung zu montieren und zu stabilisieren.

Hauptmerkmale:

1. Rotationsmechanismus: Der Ständer ermöglicht eine präzise Drehung der Trägerplatte zur Simulation verschiedener Ausrichtungen und Betriebsszenarien.
2. Stabilität: stellt sicher, dass die Trägerplatte während der Prüfung stabil bleibt und genaue Messungen ermöglicht.
3. Steuerungssystem: beinhaltet häufig ein computergesteuertes System zur Einstellung von Parametern wie Drehgeschwindigkeit, Winkel und Dauer.
4. Datenerfassung: Ausgestattet mit Sensoren und Datenerfassungsfunktionen zur Erfassung der Leistungsmerkmale der zu prüfenden Trägerplatte.
5. Umweltsimulation: Einige Stände können Umgebungskammern zur Simulation von Temperatur, Luftfeuchtigkeit und anderen Bedingungen enthalten.
6. Sicherheitsmerkmale: beinhaltet Notbremsknöpfe, Sicherheitsschließungen und andere Maßnahmen zur Sicherung des Betriebs.

Anwendungen:

• Luft- und Raumfahrt: Tests von Avioniksystemen, Radarkomponenten und anderen sensiblen Geräten.
• Verteidigung: Kalibrierung militärischer Kommunikationsgeräte, Zielsysteme und anderer kritischer Hardware.
• Automobilindustrie: Prüfung von Sensoren und elektronischen Steuergeräten (ECU) im Automobilbereich.
• Industrie: Überprüfung von Systemen für industrielle Automatisierung und Steuerung.

Komponenten:

1. Basisrahmen: Bietet eine solide Grundlage für den Stand.
2. Rotationelle Versammlung: enthält den Mechanismus zur Drehung der Trägerplatte.
3. Trägerplattenklemme: Halte die Trägerplatte während der Prüfung fest an Ort und Stelle.
4. Antriebssystem: Elektromotor oder Schrittmotor zur Steuerung der Drehung.
5. Kontrollplatte: Benutzeroberfläche für die Einstellung und Steuerung der Prüfparameter.
6. Sensoren: Um Parameter wie Vibration, Neigung und Rotationsgenauigkeit zu messen.
7. Software: Für Datenanalyse, Echtzeitüberwachung und Berichterstattung.

Vorteile:

• Präzision: Ermöglicht eine hochgenaue Kalibrierung und Prüfung von Trägerplatten.
• Reproduzierbarkeit: Gewährleistet konsistente Ergebnisse bei mehreren Tests.
• Effizienz: Automatisiert den Testprozess, reduziert menschliche Fehler und erhöht den Durchsatz.
• Vielseitigkeit: Kann an eine Vielzahl von Trägerplattengrößen und -arten angepasst werden.

Erwägungen:

• Lastkapazität: muss das Gewicht und die Größe der zu prüfenden Trägerplatte tragen.
• Anpassung: Es kann erforderlich sein, sie auf die spezifischen Anforderungen der Trägerplatte oder des Prüf-Szenarios anzupassen.
• Instandhaltung: Regelmäßige Wartung und Kalibrierung sind unerlässlich, um eine kontinuierliche Genauigkeit und Zuverlässigkeit zu gewährleisten.

Zusammenfassend ist ein Prüfstand für die Rotation von Trägerplatten ein wesentliches Instrument zur Gewährleistung der Zuverlässigkeit und Leistung von Trägerplatten, die in kritischen Anwendungen verwendet werden.Seine Fähigkeit, die Drehparameter präzise zu steuern und zu messen, macht ihn in Bereichen, in denen Genauigkeit und Zuverlässigkeit von größter Bedeutung sind, unverzichtbar..
