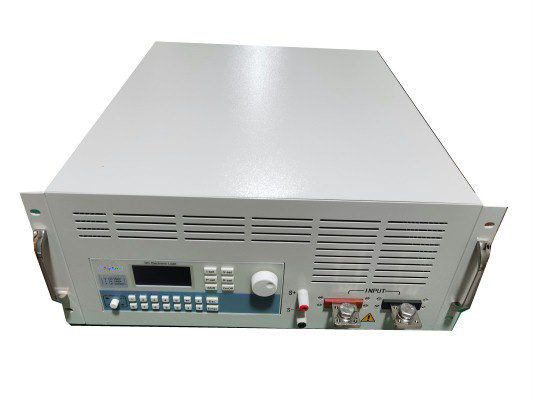

1kw Regenerative Gleichspannung Elektronische Last Konstante Leistung CV CC Quelle

1500W/240A/150V elektronische Last unterstützt echte LED-Simulation mit CV/CC-Quelle, konstante Leistung und konstanten Widerstand

Eigenschaften:

• Unterstützt eine synchrone Belastung für 16 Belastungen und erfüllt die Prüfbedürfnisse mehrerer Ausgangsnetzteile.
• Unterstützt synchronen parallelen Betrieb für 16 Belastungen, um den Leistungsausbaubedarf von einzelnen Ausgangsnetzteilen zu decken.
• 500 kHz synchrone Probenahme mit stabiler Auflösung bei 10 Hz, 10 uA und 0,1 mV.
• Messung von Spannungs-/Stromwellen (Vpp/Ipp), Spitzen (Vp+/Ip+) und Tälern (Vp-/Ip-).
• Schnellste Vollstromanstiegszeit von 10 μS, programmierbare Stromanstiegs-/Senkungsraten.
• Vier grundlegende Betriebsmodi: Konstanzstrom, Konstanzspannung, Konstanzleistung und Konstanzwiderstand.
• Unterstützt eine echte LED-Simulationsfunktion.
• Unterstützt die konstante Leistung/den konstanten Widerstand von CV/CC-Quellen, mit intelligenter Erkennung und Abgleich in konstanten Widerstandsmodus für CV/CC-Quellen.
• Hochfrequenz-dynamischer Lademodus (DYNA) bis 50 KHz, zusammen mit Spannungsspitzen (Vp+) und Talmessungen (Vp-).
• Unterstützt Überstromschutzprüfung (OCP) und maximale Leistungspunktaufnahme (Pmax).
• Unterstützt die Messung der Lastwirkung (Load Effect).
• Hochgeschwindigkeits-dynamische Frequenz-Sweep-Technologie (Sweep).
• Unterstützt die Zeitmessung (Timing).
• Unterstützt Überspannungsschutz (OVP) -Tests.
• Ein integrierter Wellenformgenerator, der verschiedene Ladungswellenformen im Liste-Modus simulieren kann.
• Unterstützt die Simulationsfunktion für Kurzschluss.
• Unterstützt selbstständige automatische Prüfungen (A-Test), alle erweiterten Modi und alle Prüfobjekte.
• Unterstützt die Prüfung des internen Widerstands und der Kapazität der Batterie (Batterie).
• Unterstützt die Fernkompensation.
• Unterstützt Von- und Vofffunktionen.
• Schneller Zugriff unterstützt die Speicherung und Abruf von 20 globalen Datensätzen.
• Hochhelligkeit, Vollblickwinkel Großbildschirm-Grafikpunkt-Matrix-Display.
• Überspannung/Überstrom/Überleistung/Überhitzung; Umkehrpolaritätsschutz für die Stromversorgung.
• Schrittloser Servo, intelligentes Lüftersystem.
• Elektrische Isolierung, Eingang/Ausgang des externen Auslöser.
• Elektrische Isolierung, Standard RS232 Schnittstelle.
• Unterstützt die Überwachung der aktuellen Wellenform.
• Standardprotokoll des SCPI.

Spezifikationsblatt

Modell		TDL-60150J		TDL-60180J
Nennwert	Leistung	1500 W		1800 W
	Spannung	0 bis 15 V	0 bis 150 V	0 bis 15 V	0 bis 150 V
	Strom	0 bis 24A	0~240A	0 bis 24A	0~240A
	Mindestbetriebsspannung	1.4V@240A
CC Modus	Bereich	0 bis 24A	0~240A	0 bis 24A	0~240A
	Entschließung	0.5mA	5 mA	1mA	10 mA
	Genauigkeit	0.03%+0.05%FS		0.05%+0.05%FS
Lebenslauf Modus	Bereich	0 bis 15 V	0 bis 150 V	0 bis 15 V	0 bis 150 V
	Entschließung	0.2 mV	2 mV	0.2 mV	2 mV
	Genauigkeit	00,03% + 0,03% FS
CP Modus	Bereich	1500 W		1800 W
	Entschließung	16Bits
	Genauigkeit	00,1% + 0,1% FS
Zinssatz Modus	Bereich	0.006Ω~25KΩ		0.006Ω~50KΩ
	Entschließung	16Bits
	Genauigkeit	(0,1+0,08R) %
LED-Leuchte Modus	Bandbreite	Über 100 kHz
	Rd-Koeffizientbereich	0.001 ~ 1
Dynamischer Betrieb	Bereich	10uS ~ 50S
	Entschließung	2uS
	Genauigkeit	1uS+20PPM
	Abtötungsrate	2.4A/mS ~ 4.8A/uS		4.8A/mS ~ 24A/uS
Spannungsmessung	Bereich	0 bis 15 V	0 bis 150 V	0 bis 15 V	0 bis 150 V
	Entschließung	0.1 mV	1 mV	0.1 mV	1 mV
	Genauigkeit	0.02%+0.03%FS		00,03% + 0,03% FS
Strommessung	Bereich	0 bis 24A	0~240A	0 bis 24A	0~240A
	Entschließung	0.1mA	1mA	1mA	10 mA
	Genauigkeit	0.03%+0.05%FS		0.05%+0.05%FS
