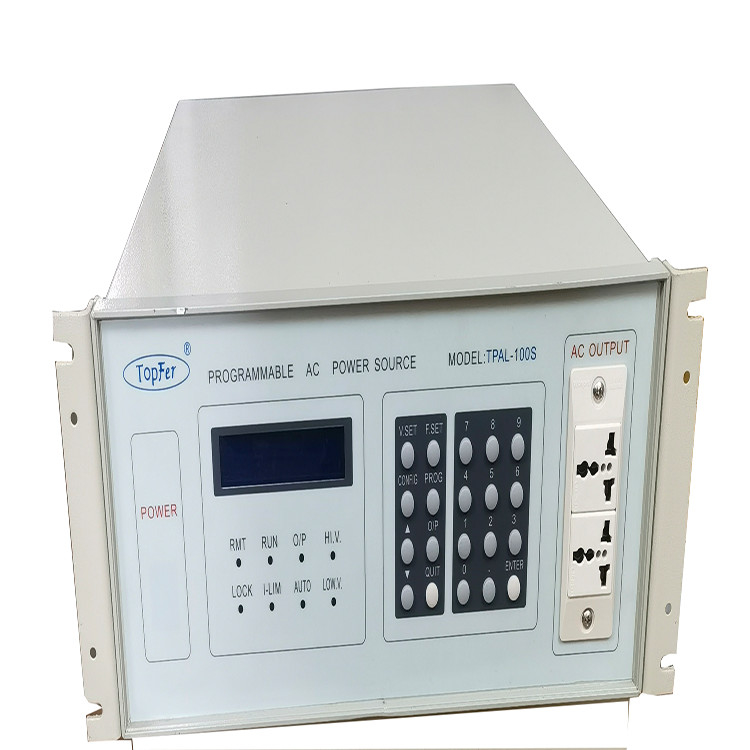

Lineare Frequenzumwandlung Variable Wechselstromquelle TPAL-Serie

TPAL-Serie Lineare Frequenzumwandlung Leistung Programmierbare Wechselstromversorgung

Die Stromversorgungen der TPAL-Serie nutzen die IGBT/SPWM-Technologie, die eine einfache Bedienung und eine reine Sinuswellenleistung bietet.Die Verzerrung beträgt nur 1%Es gibt zwei Ausgangsspannungsbereiche: 0-150V und 0-300V (mit einer optionalen 0-600V). Die Ausgangsfrequenz kann schnell zwischen 50Hz und 60Hz ausgewählt werden.Der Standard-Ausgangsfrequenzbereich beträgt 45-65 Hz, mit einem optionalen kontinuierlichen Einstellbereich von 45-400 Hz. Für die Fernbedienung ist eine Standard-RS232-Kommunikationsoberfläche enthalten,die Simulation verschiedener Spannungs- und Frequenz-Ausgangsmerkmale aus der ganzen Welt ermöglicht, um verschiedene industrielle Bedürfnisse zu erfüllen.

Eigenschaften des Produkts:

• Einphasenleistung von 500 kVA bis 100 kVA, Dreiphasenleistung von 10 kVA bis 2000 kVA;

• Vierstellige LED-Anzeige zur Messung von Spannung, Strom, Frequenz, Leistung oder Leistungsfaktor;

• Automatische Auswahl der Spannung von hoher/niedriger Spannung: automatischer Wechsel zwischen 0-150V und 150,1-300V oder Sperrung im hohen Bereich von 1-300V;

• umfassender Schutz, einschließlich Überstrom-, Überlast-, Übertemperatur- und Unterspannungsschutz mit entsprechenden Fehlercodes;

• hohe Überspannungsbeständigkeit, die einen direkten Antrieb von Induktionsbelastungen bis zu 1/3 der Stromversorgungskapazität ermöglicht;

• Fähig zur unabhängigen Dreiphasenbelastung und zur Einstellung des individuellen Starts für die Phasen R, S und T;

• Einstellbare Spannung und Frequenz im Ausgangsmodus;

• Schlüsselfunktion Schließschlüssel, Schnellschlüssel-Eingabe, Knopfbetrieb;

• Standard-RS232-Kommunikationsoberfläche, optionale RS485/GPIB-Kommunikationsoberfläche oder analoger Steuermodus;

• Ausgeschaltete Speicherfunktion, die sich automatisch an die letzten Ausgangsparameter erinnert".

Anwendungen:

• Prüfung von Wechselstrommotoren und Kompressoren

• Industrie für Haushaltsgeräte

• Neue Energieanwendungen

• Industrielle Stromversorgungen

• Prüflaboratorien

• Elektronikfabriken

• EMV-Prüfungen

Technische Spezifikationen

1. Eintrittsspannung: 1φ 2ω/G, 220V ±10%.
2. Eintrittsfrequenz: 50/60Hz ± 5%.
3. Ausgangsspannung: AUTO 0~300V (0-150V, 150-300V automatischer Schalter) HV 0~300V (kein Schalten)
4. Spannungseinstellung: 0-300V (0,1V/STEP) kontinuierlich einstellbar
5. Auflösung der Spannung: 0,1 V
6. Spannungsstabilität: ≤ 1%
7. Steigerung der Spannungsregelung: < 0,1%
8. Frequenz Einstellung: 45,0 500,0 Hz (0,1 Hz/STEP)
9. Frequenzstabilität: < 100 PPM
10. Wellenformverzerrung: ≤ 1%
11. Nennleistung: 2 KVA
12. Nennstrom: 0-150V 16,8A, 0-300V 8,4A
13. Zeitmessereinstellung: 0.1S999.9S
14. Angabe der oberen Grenze für den Strom: 0,1A~RATING
15. Ausgestattet mit 30 Sätzen von Ausgangsspannungs- und Frequenzspeicherfunktionen.
16. Leistungsfaktor > 08
17. Automatisches Programmspeicher: Kann kontinuierliche Prüfungen mit bis zu 10 verschiedenen Prüfwerten durchführen.
18. Ausgangswinkel Einstellung: 0-359° (1°/Schritt)
19. Beginnwinkelfehler: < 0,5° ((45-65Hz)
