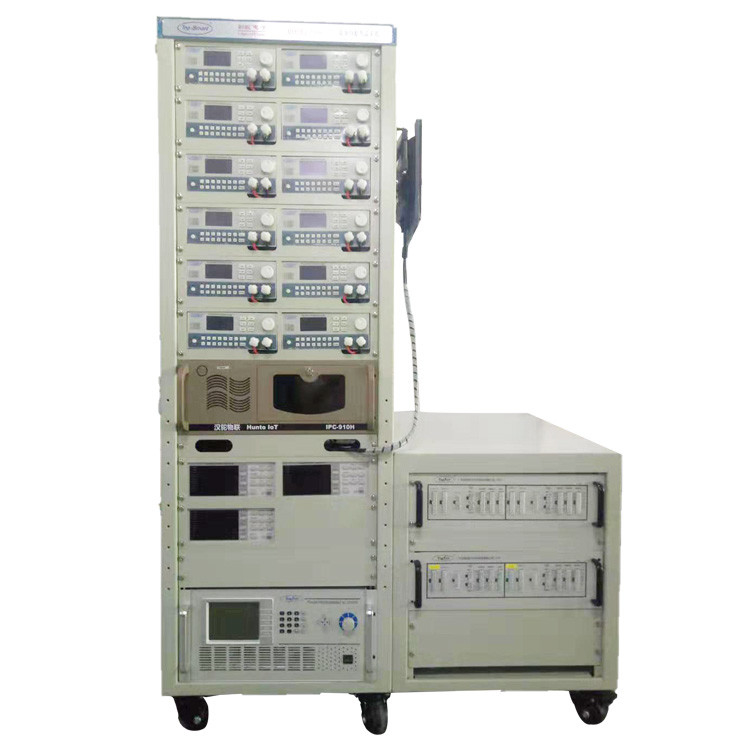

Prüfsystem PD Adapter Batteriepack Prüfmaschine Schnellladegerät ATE

Prüfsystem PD Schnellladeadapter Leistungsprüfsystem ATE Umfassende Prüfgeräte

Eigenschaften des PD-Schnellladeadapter-Leistungsprüfsystems:

Prüfung der elektrischen Leistung:

• Spannungs- und Stromausgang: Die Ausgangsspannung und -strömung des Adapters unter unterschiedlichen Belastungsbedingungen werden gemessen, um sicherzustellen, dass sie den Spezifikationen entsprechen.
• Energieeffizienz: Beurteilen Sie die Leistungsumwandlungseffizienz des Adapters unter verschiedenen Lastbedingungen.
• Belastungsregelung: Die Ausgangsstabilität des Adapters unter unterschiedlichen Belastungen prüfen.
• Wellen- und Geräuschbelastung: Die Wellen- und Geräuschbelastung in der Ausgangsspannung wird gemessen, um sicherzustellen, dass sie innerhalb akzeptabler Grenzwerte liegt.

Prüfung der Kompatibilität mit dem Schnellladeprotokoll:

• Protokollunterstützung: Überprüfen Sie, ob der Adapter Schnellladeprotokolle wie USB PD (Power Delivery) unterstützt, und überprüfen Sie die Kompatibilität seiner Versionen.
• Handshake-Prozess: Simulation der Kommunikation zwischen dem Gerät und dem Adapter, um eine korrekte Verteilung von Spannung und Strom zu gewährleisten.

Prüfung der Schutzfunktion:

• Überspannungsschutz (OVP): Simulation von Überspannungszuständen, um sicherzustellen, dass der Adapter die Ausgabe umgehend abschalten oder die Spannung reduzieren kann.
• Überstromschutz (OCP): Testen Sie die Reaktion des Adapters unter Überlastbedingungen, um sicherzustellen, dass er den Strom sicher begrenzen kann.
• Kurzschlussschutz (SCP): Simulieren Sie einen Ausgangskurzschluss, um zu überprüfen, ob die Schutzmechanismen des Adapters wirksam sind.
• Übertemperaturschutz (OTP): Überwachen Sie die Temperatur des Adapters unter hoher Belastung oder hohen Temperaturen, um sicherzustellen, dass er sich nicht überhitzt.

Umweltanpassungsprüfung:

• Temperaturprüfung: Die Leistung des Adapters unter verschiedenen Temperaturbedingungen wird getestet, um sicherzustellen, dass er innerhalb der angegebenen Temperaturbereiche normal funktioniert.
• Feuchtigkeitsprüfung: Testen Sie den Adapter unter Bedingungen hoher Feuchtigkeit, um die Feuchtigkeitsbeständigkeit zu gewährleisten.
• Mechanische Festigkeitsprüfung: Durchführung von Fall- und Vibrationsprüfungen zur Bewertung der strukturellen Festigkeit und Haltbarkeit des Adapters.

Kompatibilitätsprüfung:

• Gerätekompatibilität: Verwenden Sie verschiedene Marken und Modelle von Geräten, um die Kompatibilität des Adapters und die Ladeleistung zu testen.
• Ladekompatibilität: Wenn es sich bei dem Adapter um ein Ladegerät für bestimmte Geräte handelt, muss die Kompatibilität mit diesen Geräten geprüft werden.

Sicherheitstests:

• Isolationswiderstandsprüfung: Messung des Isolationswiderstands zwischen Eingang und Ausgang des Adapters, um sicherzustellen, dass er den Sicherheitsstandards entspricht.
• Widerstandsspannungstest: Anbringen Sie eine hohe Spannung auf den Adapter, um seine Isolationsleistung zu überprüfen.
• Leckstromprüfung: Der Leckstrom des Adapters wird unter Betriebsbedingungen gemessen, um sicherzustellen, dass er sich innerhalb sicherer Grenzwerte befindet.

Zuverlässigkeitsprüfung:

• Lebensdauerprüfung: Laufen Sie den Adapter für längere Zeit durch, um seine Lebensdauer und Zuverlässigkeit zu beurteilen.
• Zyklische Prüfung: Aktivieren und deaktivieren Sie den Adapter wiederholt, um seine Schaltleistung und Stabilität zu überprüfen.

Diese Tests erfordern in der Regel professionelle Leistungstestgeräte und -instrumente.Erfüllung der Benutzerbedürfnisse und der einschlägigen Normen.

Das Leistungstestsystem verwendet die neueste ATE-System-Testsoftware V4.1:

• Er erfüllt die Anforderungen der ENERGY STAR- und IEC 62301-Messvorschriften.
• Durchläuft während des Tests ein paralleles Barcode-Scannen, wodurch die Testgeschwindigkeit deutlich erhöht wird.
• Unterstützt die gleichzeitige Prüfung von mehreren einzelnen/mehreren Ausgangsnetzteilen, wodurch die Kapazität der Produktionslinie erheblich gesteigert wird.
• Unterstützt vereinfachte/traditionelle chinesische und englische Versionen, benutzerfreundliche Benutzeroberfläche, leicht zu erlernen und zu verwenden.
• Unterstützt das Hinzufügen von Geräten mit GPIB/RS-232/USB-Schnittstellen.
• Leistungsfähige Berichtsanalyse.
• Umfassende Informationsmanagementfunktionen.
• Kann direkt Excel-Ausgabe erzeugen.
• Verschiedene Chartgenerierungsfunktionen.
• Unterstützt die Schnittstelle des Fertigungsinformationssystems (ShopFloor).

Prüfpunkte des Leistungsprüfsystems für den PD-Schnellladeadapter:
