Automatisierungstests SMPS Versorgungsbetriebssicherungssoftware V4.1 für Leistungstests

Leistungsautomatisierungstestsoftware/ Kann mehrere und gruppierte Stromversorgungen zur Steigerung der Produktionskapazität testen

Die Power Automated Test Software V4.1 ist in erster Linie für das Top-Smart-modulare Leistungsprüfsystem entwickelt worden:

1. entspricht den Energy Star- (ENERGY STAR) und IEC 62301 Messanforderungen.

2.Verfolgt während des Tests ein paralleles Barcode-Scannen und verbessert so die Testgeschwindigkeit erheblich.

3.Supports simultanes Testen von mehreren Leistungsversorgungen für die Ausgabe einer Gruppe, was die Kapazität der Produktionslinie erheblich erhöht.

4. Unterstützt vereinfachte Chinesisch, Traditionelles Chinesisch und englische Versionen mit einer benutzerfreundlichen Schnittstelle, die leicht zu lernen ist.

5. Unterstützt das Hinzufügen von Geräten mit GPIB-, RS-232- und USB-Schnittstellen.

6.Leistungsfähige Berichtsanalysemöglichkeiten.

7.Umfassende Informationsmanagementfunktionen.

8.Kann direkt Excel-Ausgabe erzeugen.

9- Verschiedene Grafikgenerierungsfunktionen.

10. Unterstützt die Schnittstelle des Fertigungsinformationssystems (ShopFloor).

Beschreibung der Schnittstelle für die Hauptprüfungsausführung:

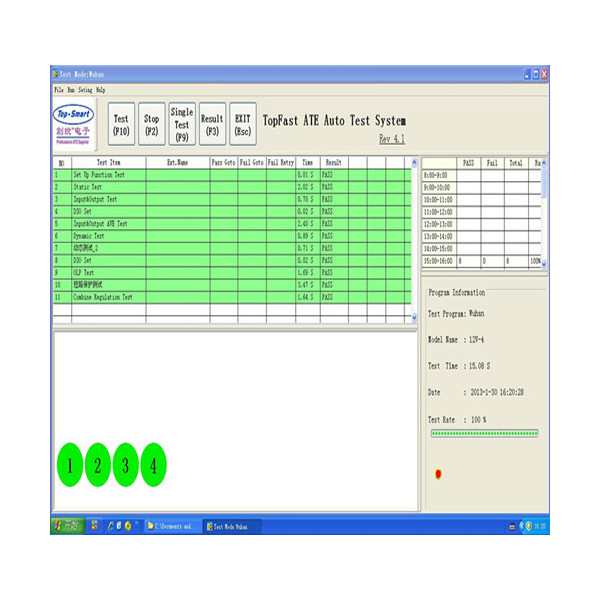

Mit dem Drücken der TEST-Taste auf dem Hauptbildschirm der TopSmart1100-Leistungsprüfsoftware wird das Ausführungssteuerungsprogramm sofort gestartet.Dieses Programm startet die Initialisierung aller Geräte im Programm "H / W Config" und zeigt die Ergebnisse der Initialisierung in der unteren linken Testprozess AnzeigebereichDas folgende Bild zeigt den Hauptbildschirm des Ausführungssteuerungsprogramms: Der Hauptbildschirm des Ausführungssteuerungsprogramms ist in vier Teile unterteilt, die wie folgt gegen den Uhrzeigersinn angeordnet sind:Anzeigebereich für die Durchlaufquote, Programm-Anzeigebereich, Prozess-Anzeigebereich und Testinhalt-Anzeigebereich.

Anzeigebereich für die Durchlaufquote:

Dieser Bereich zeigt die PASS-Menge, die Fail-Menge und die Direktpassrate während des vom Benutzer definierten Zeitraums (der Zeitraum wird vom Benutzer festgelegt) im Prüfverfahren an.

Anzeigebereich des Programms:

■ Testprogramm

■ Modellbezeichnung

■ Prüfungszeit

■ Datum

■ Testrate

Prozessanzeigebereich:

Dieser Bereich zeigt den aktuellen Status an, einschließlich der laufenden Initialisierung, der laufenden Prüfung und der Anzeige der Testergebnisse.

Anzeigebereich des Programms:

Jedes Testobjekt im eingeleiteten Testprogramm wird in der Tabelle dieses Bereichs angezeigt.Die Ergebnisse der einzelnen Schritte sind grün für PASS und rot für FAIL angezeigt..

Anzeigebereich der Prüfdaten:

Während des Prüfvorgangs werden die Prüfdaten in Echtzeit in der unteren linken Ecke des Fensters angezeigt.Prüfdaten, und Ergebnisse der einstufigen Produktprüfung.

Online-Bedienung der Geräte:

Wenn Sie die Option On_Line Control vom Hauptbildschirm auswählen, erscheint das folgende Fenster. Diese Funktion erleichtert Testingenieuren erheblich, indem sie ihnen erlauben, zu überprüfen, zu reparieren,und Anschlüsse an die Geräte einstellen, Ausrüstungsverkabelung und Leuchten.
